疲劳极限图¶
将 ANSYS PRVECT,S .lis 主应力结果投影到疲劳极限图中，观察节点的平均应力、应力幅值及应力比。
适用场景¶
需要针对多个结构节点或载荷工况，筛查其是否接近疲劳极限边界时。
工作流¶

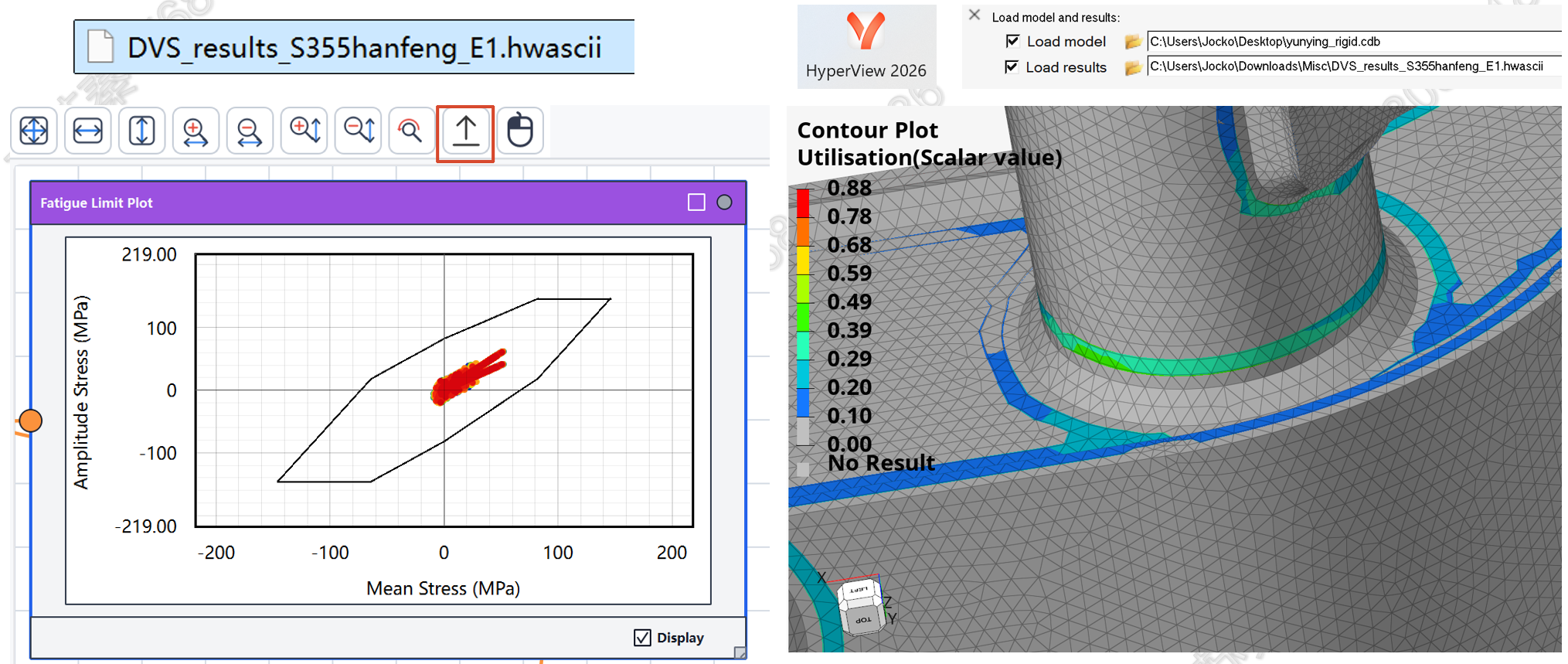

多个 .lis 载荷工况 → Projection Fatigue → Fatigue Limit Plot / Data Values Display → 导出hwascii文件 → 打开Hyperview，导入cdb模型和利用度结果文件查看利用度云图
操作要点¶
- 在 Projection Fatigue 中选择包含
.lis文件的目录，并至少勾选两个载荷工况。 - 在 Fatigue Limit Plot 中选择 Goodman-Smith、Haigh 或 MKJ 疲劳极限类型，并配置相应材料参数。

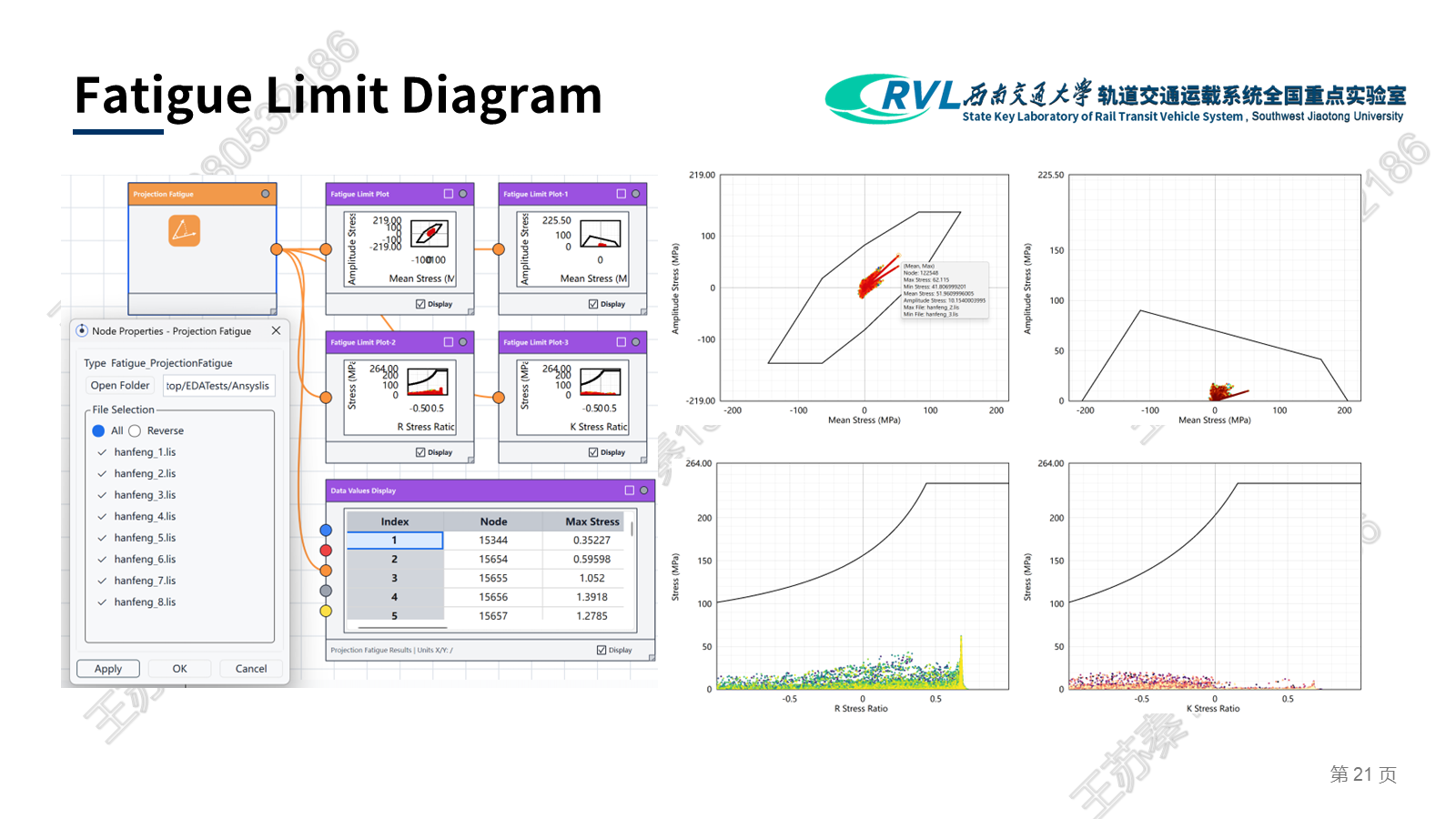

- 同时查看平均应力—应力幅、应力比—应力幅等视图，并筛查靠近边界的点。
结果与解读¶
散点与极限曲线的位置关系可辅助识别风险节点；最终结论仍应结合具体规范、材料参数和载荷定义确认。
