值-里程图¶
将车辆响应从时间域映射到里程域，直接对照线路位置查看载荷或振动变化。
适用场景¶
需要将力、加速度或应力等通道与线路位置关联，定位问题区段时。
工作流¶

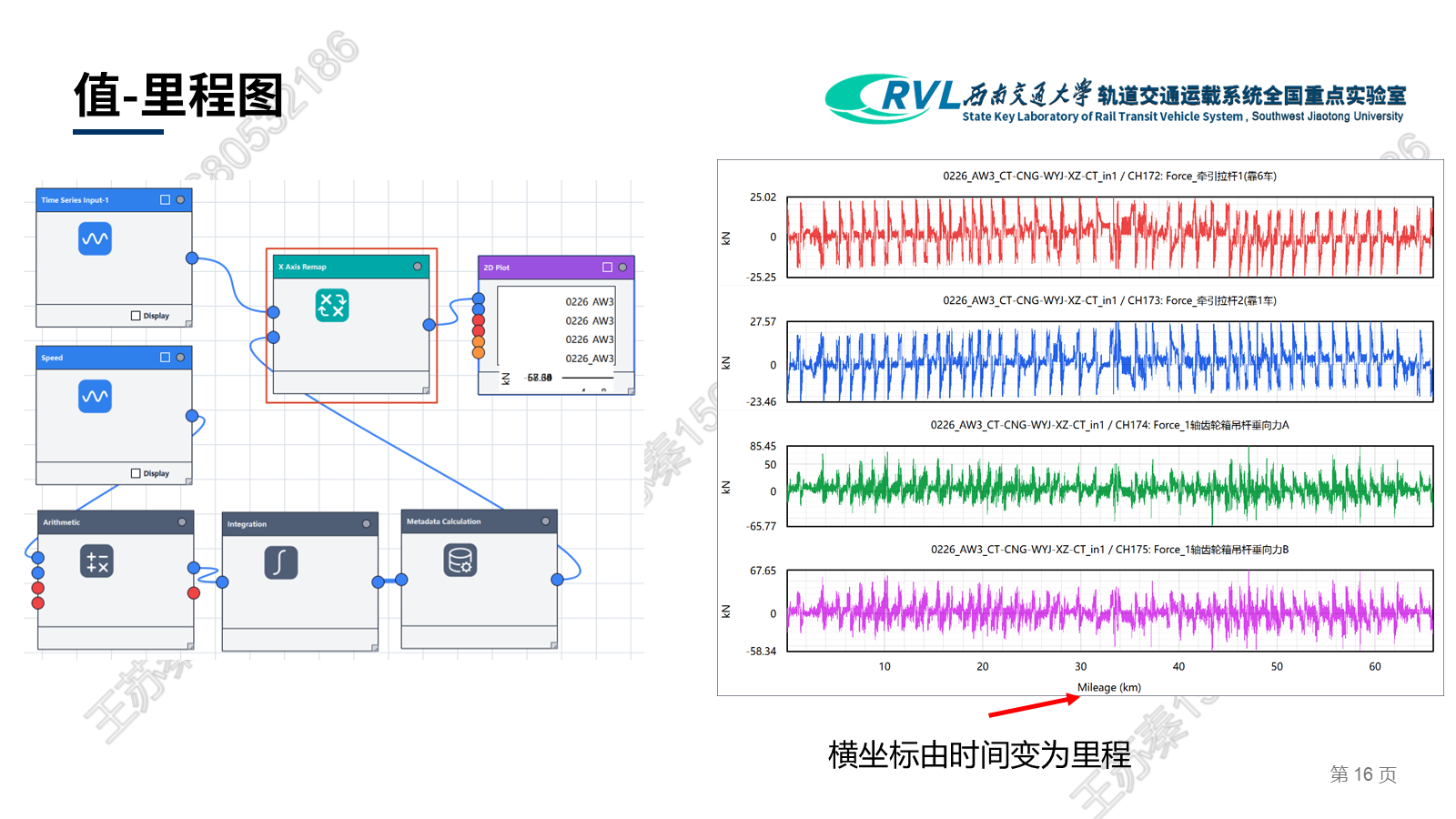

Time Series Input + Speed → Arithmetic → Integration → Metadata Calculation → X Axis Remap → 2D Plot。
操作要点¶
- 对速度数据进行必要的单位换算并积分得到里程。
- 用 Metadata Calculation 写入里程通道的名称和单位。
- 将响应通道的横坐标重映射为里程，并检查里程是否单调、单位是否正确。
结果与解读¶
图的横坐标由时间变为里程，可将响应峰值直接对应到线路位置。
