站间损伤计算

将运行区间信息与损伤结果关联，定位不同站间或工况区段的损伤贡献。

适用场景

需要比较不同站间、不同区段或不同运行条件下的疲劳损伤时。

工作流

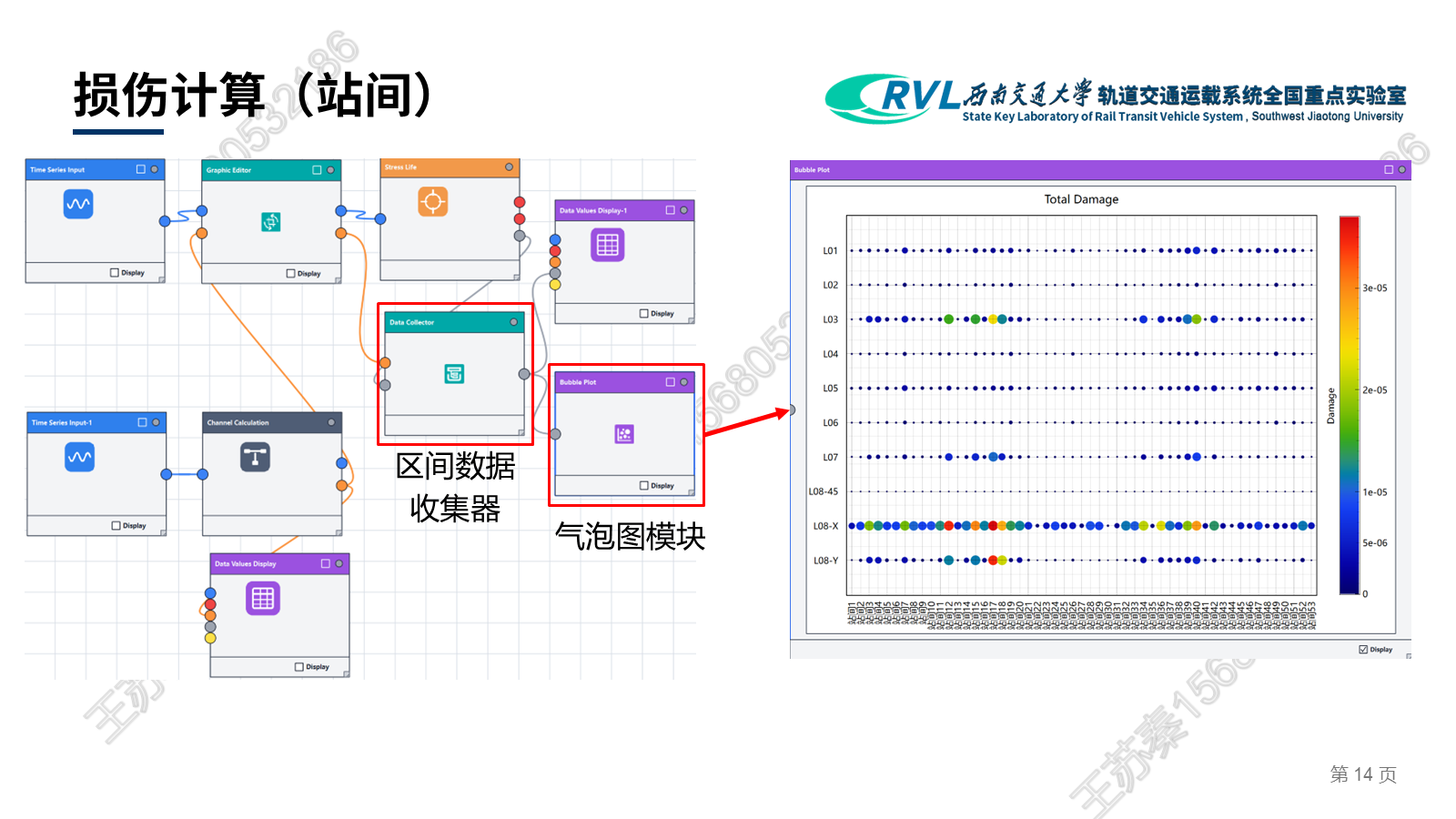

Time Series Input → Graphic Editor → Stress Life → Data Collector → Bubble Plot。

操作要点

1. 通过 Graphic Editor 生成包含 Start Time (s) 与 End Time (s) 的区段特征表。
2. 在循环中分别计算各区段的损伤；Data Collector 将循环结果批次与特征表按区段汇总。
3. 将汇总结果接入 Bubble Plot，设置横纵坐标和气泡颜色/大小含义。

结果与解读

气泡图能同时表达位置、损伤大小和分布，便于识别需要重点复核的区段和测点。
