速频图¶
将时频分析结果按速度重映射，观察频率成分随车辆速度的变化。
适用场景¶
需要判断某个频率成分是否与速度相关，或识别阶次、共振区间时。
工作流¶

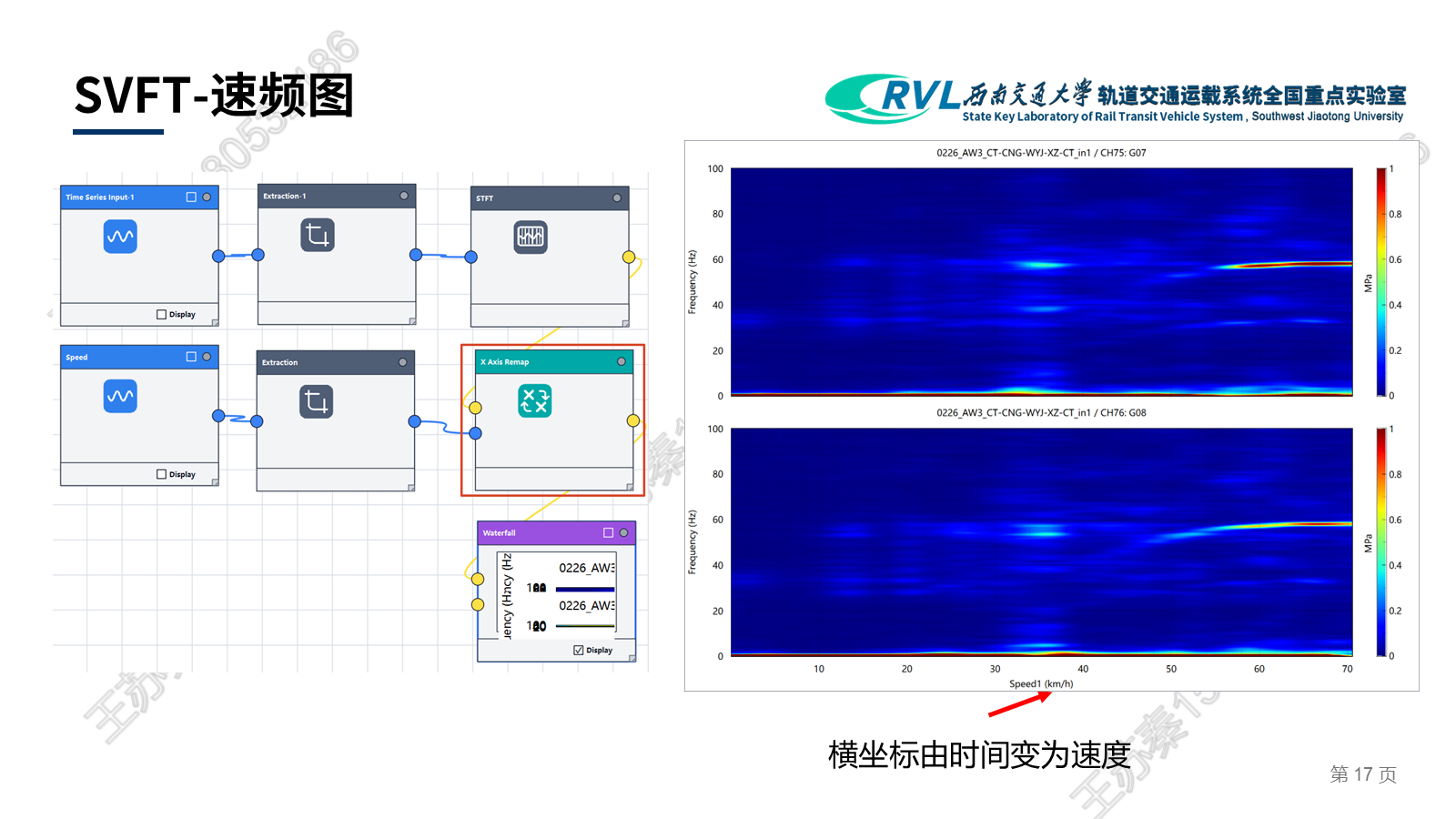

Time Series Input → Extraction → STFT；Speed → Extraction；二者 → X Axis Remap → Waterfall。
操作要点¶
- 对响应数据和速度数据使用同一时间范围。
- 先完成 STFT；将 X Axis Remap 的
Data Type设置为Complex Frequency，再把其时间横坐标重映射为速度。 - 在 Waterfall 中比较不同速度段的频率能量，确认速度通道单位。
结果与解读¶
横坐标由时间变为速度，图中斜线或特定速度下的高能量带可辅助识别速度相关问题。
