快速开始

这份快速开始用于跑通一个最小分析流程。你不需要先理解所有模块，只要按步骤完成一次，就能掌握 EDA 的基本使用节奏。

数据格式支持

EDA 当前支持 TDMS、TDM/TDX、CATMAN TST/BIN、SIE、IMC RAW、MAT、S3T、NPY、UFF/UNV 等时间序列格式；同时支持 EDA 自有的 .hm1.h5、.hm2.h5 直方图文件和 .cp.h5 复频域文件。

CSV 和 XLSX 用于表格浏览、导入与导出。各格式的适用模块、前置文件和限制见数据格式支持。

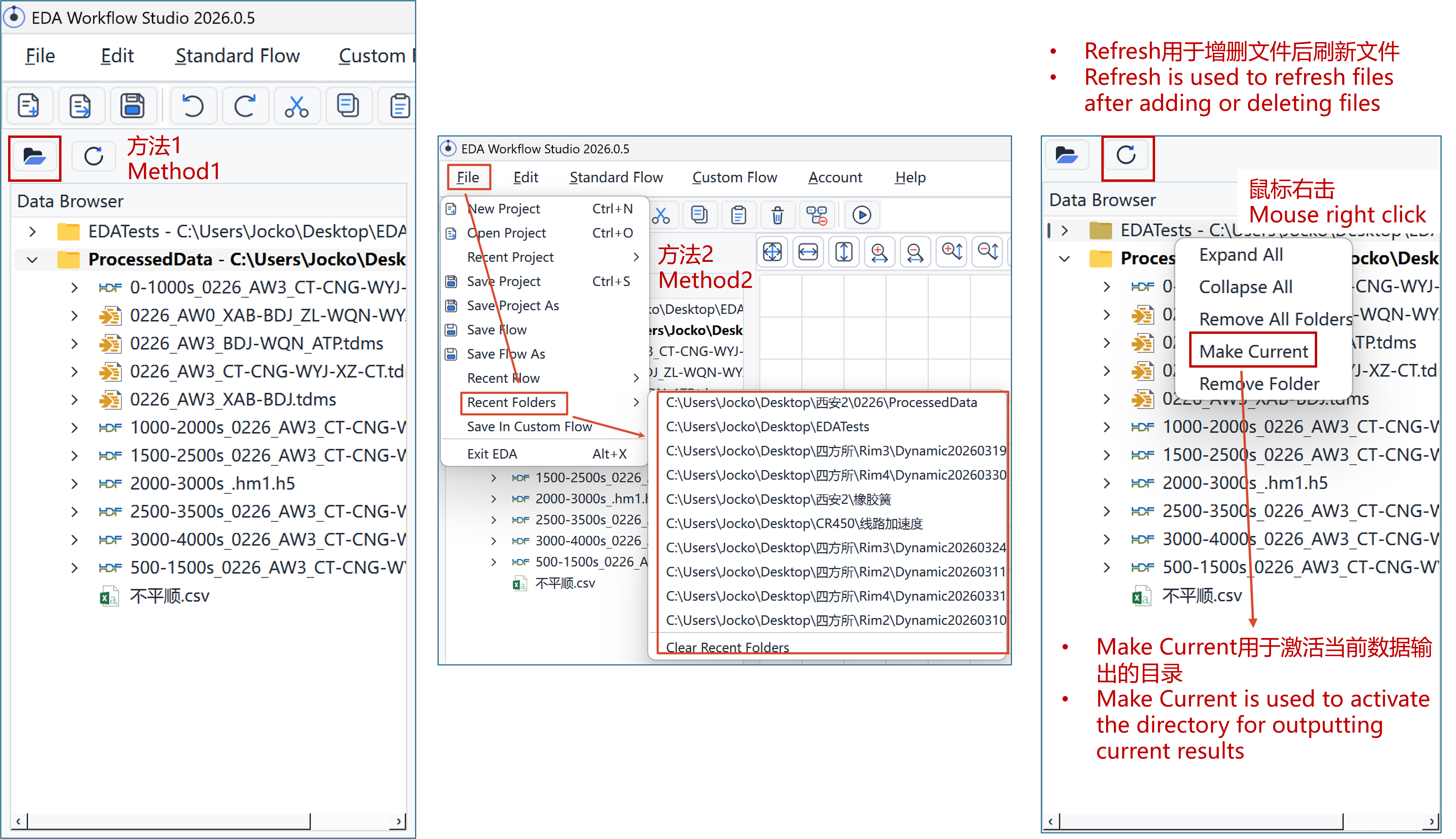

数据浏览器

有两种方法打开数据所在的文件夹，见下图的方法1和方法2，方法2可快速调用历史文件夹。

数据浏览窗支持多文件夹，右击包含多种功能：展开 / 折叠 / 全部移除 / 单文件移除 / Make Current。

Make Current用于定义当前工作流的数据输出文件夹。

Refresh可以在文件夹下的文件发生变化后重新加载。

data-browser

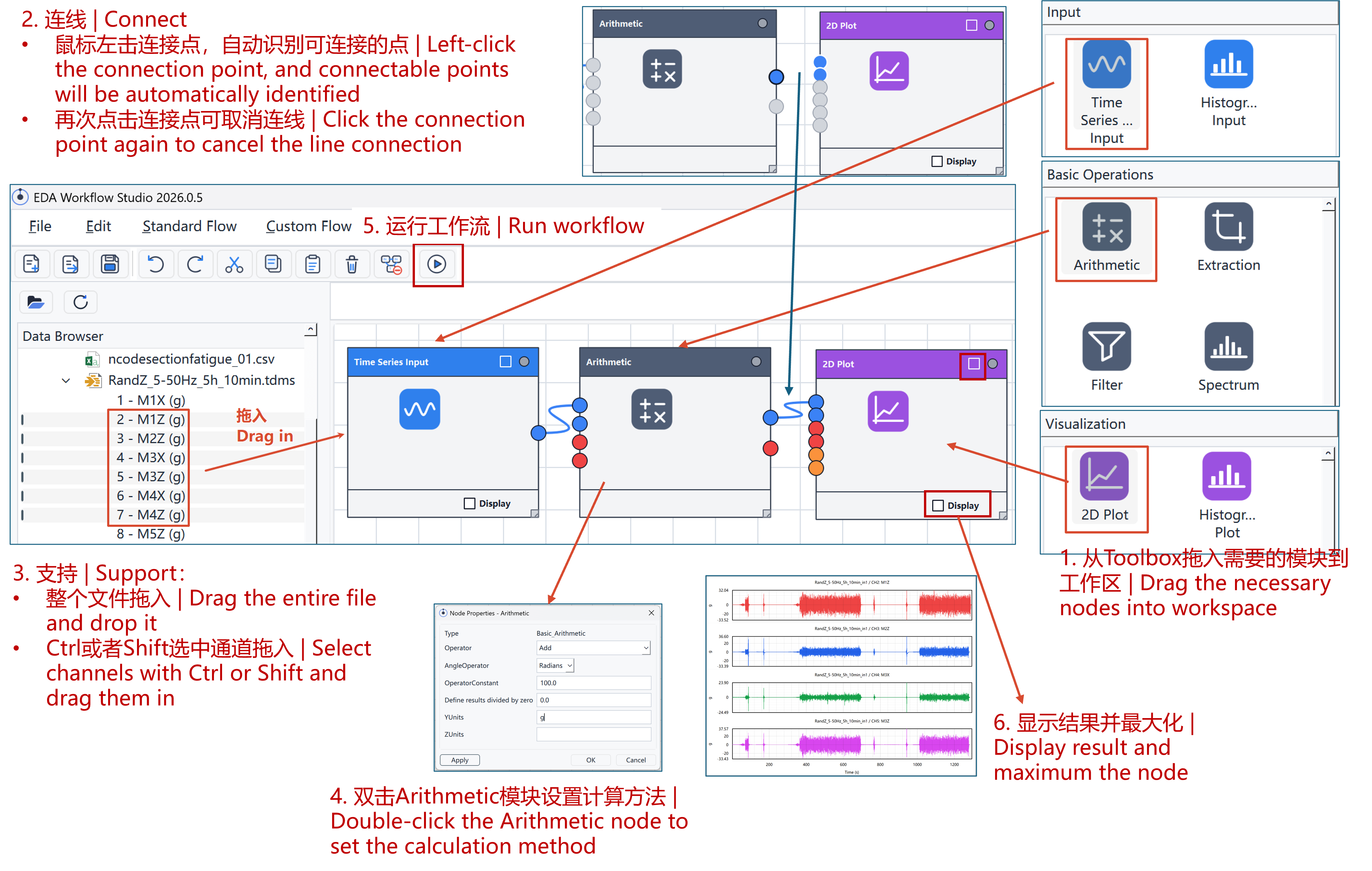

创建最小工作流

最小工作流包含输入、计算、输出/显示。

操作步骤：

  1. 从右侧Toolbox 拖入需要用到的模块；
  2. 将各个模块进行连线，连线代表了数据传输路径；
  3. 将需要处理的通道拖入Time Series Input模块（直接将通道拖入工作区会自动创建Time Series Input模块）；
  4. 双击计算模块，设置处理方法。也可以右击，选择Properties进入属性设置并应用；
  5. 点击运行按钮进行计算；
  6. 选中 2D Plot，勾选 Display，查看曲线显示，右上角可点击进行最大化。

minmum-workflow

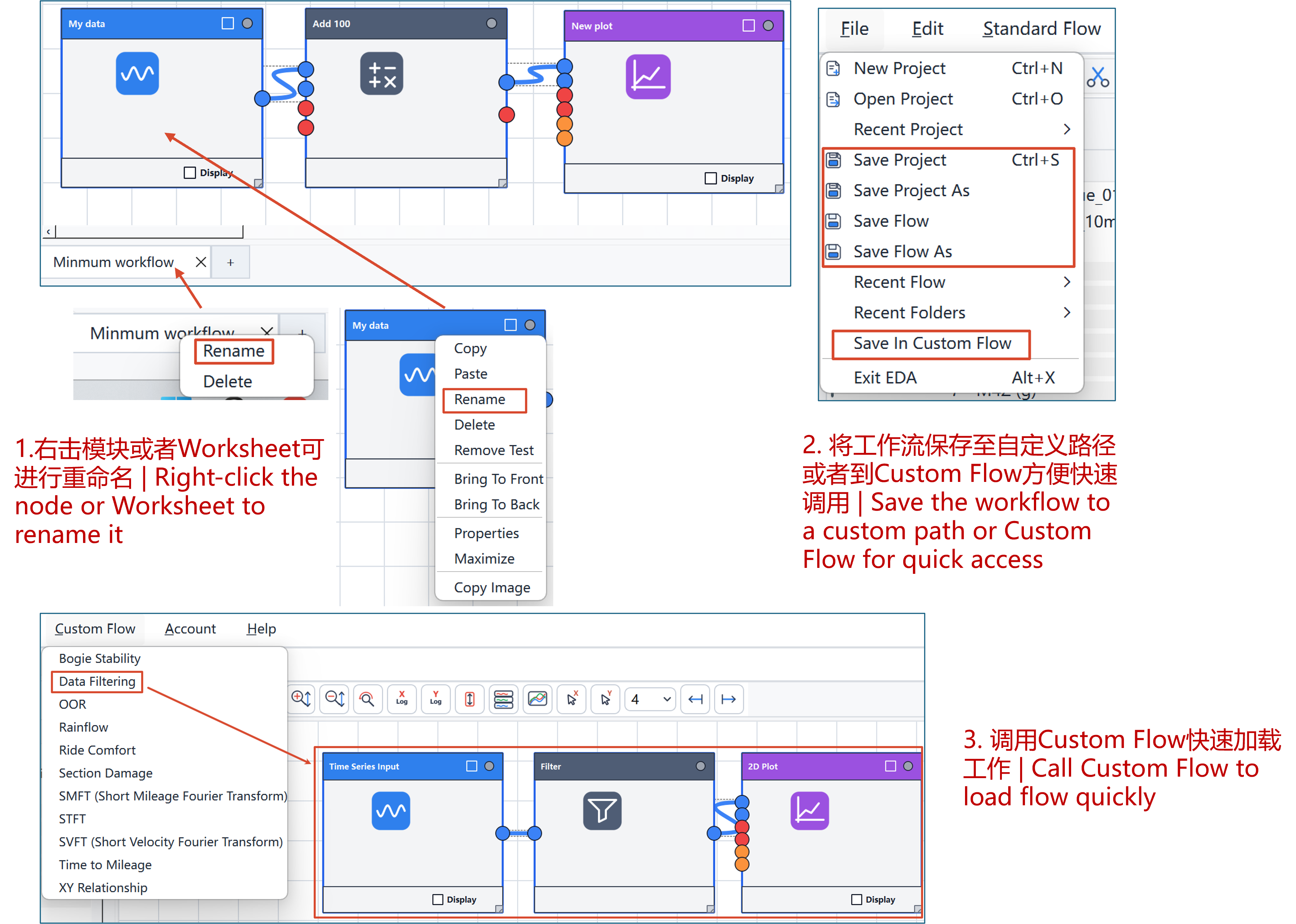

保存工作流

用户建立的工作流可以右击模块重命名和Worksheet重命名后，保存为自己的工作流。

也可以将常用工作流放入Custom Flow方便每次计算时快速调用。

工作流的文件后缀为.edaflow。

custom-flow

保存项目

对于多个Worksheet的场景，可以作为项目Porject进行保存。

项目的文件后缀为.edaproj。
