SRS 与 FDS

通过冲击响应谱（SRS）和疲劳损伤谱（FDS）将时程响应转换为频率域的冲击与疲劳表征。

适用场景

需要比较冲击环境的严重程度、识别关键频带，或评估随机/瞬态载荷的相对疲劳贡献时。

工作流

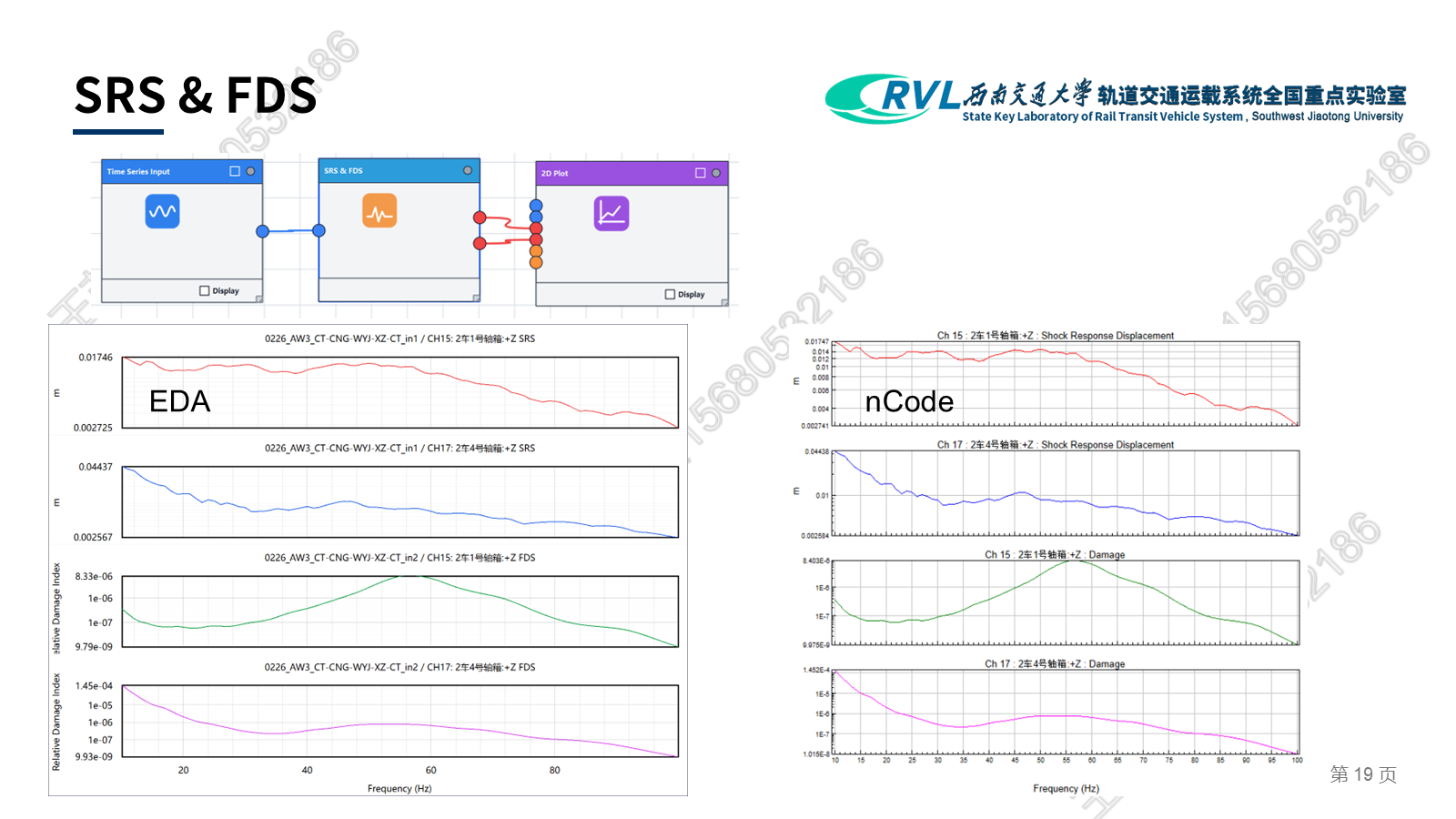

Time Series Input → SRS & FDS → Histogram Plot / 2D Plot。

操作要点

1. 输入需要分析的加速度或响应时程，并确认采样频率正确。
2. 设置频率范围、分箱方式、品质因数和响应类型；FDS 同时需要确认 S-N 参数与重复次数。
3. 将 SRS 和 FDS 两路直方图结果分别接入显示模块，并使用对数横轴查看频带差异。

结果与解读

SRS 表示不同固有频率单自由度系统的冲击响应；FDS 表示各频带的相对损伤贡献。两者应结合输入量纲和参数设置解释。

相关帮助

• SRS & FDS
• ERS & FDS
