短时里程傅里叶变换¶
将短时傅里叶变换结果映射到里程轴，用于沿线路定位频率异常。
适用场景¶
需要将结构振动的频率特征与线路位置对应，分析固定区段的重复激励时。
工作流¶

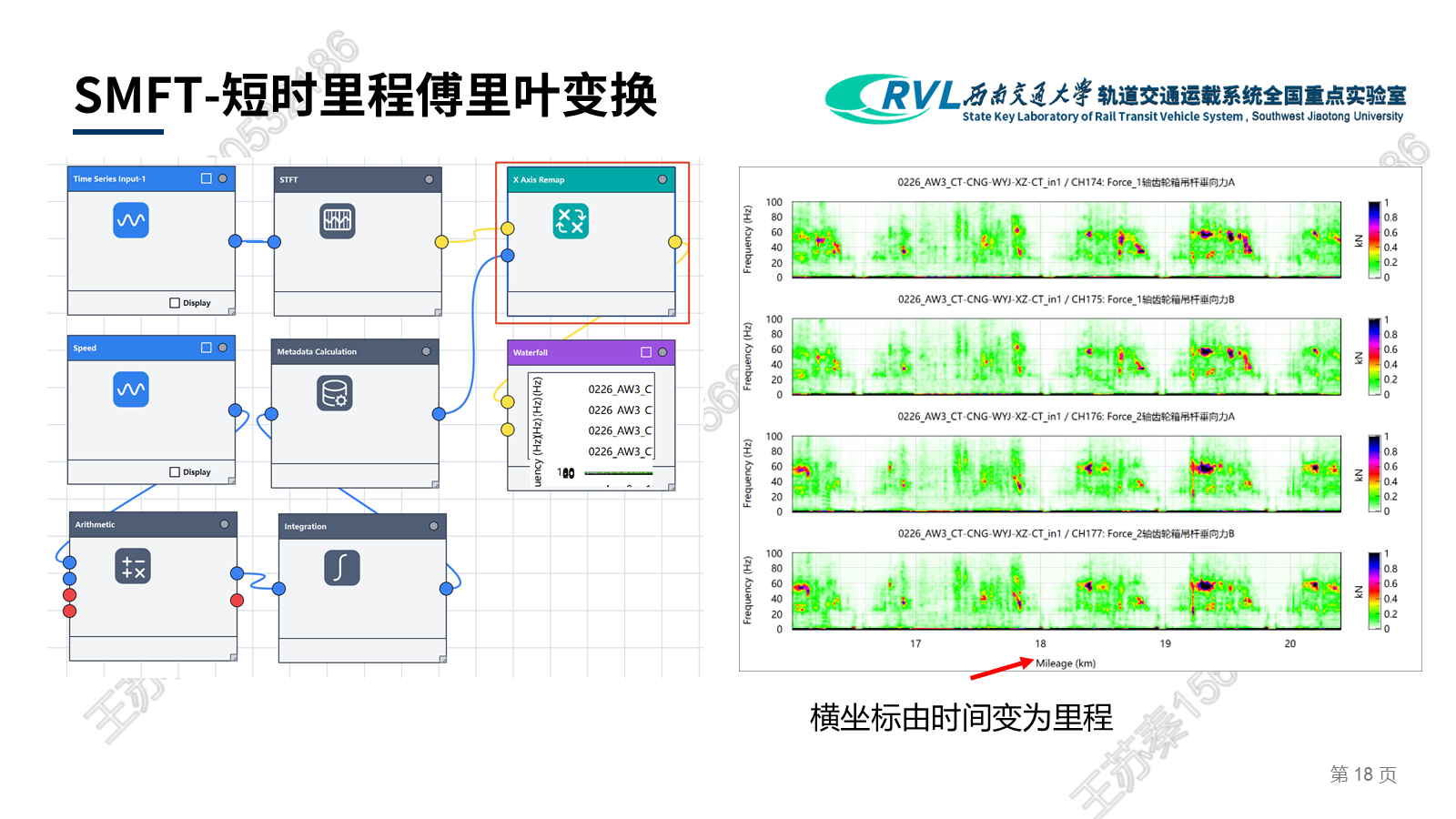

Time Series Input → STFT；Speed → Arithmetic → Integration → Metadata Calculation；二者 → X Axis Remap → Waterfall。
操作要点¶
- 由速度计算里程，并确保与响应信号时间同步。
- 计算 STFT 后，将 X Axis Remap 的
Data Type设置为Complex Frequency，把其横坐标从时间重映射为里程。 - 在 Waterfall 中标记异常里程范围，再结合线路信息复核。
结果与解读¶
横坐标由时间变为里程；同一频带若在固定里程反复增强，通常值得结合线路条件进一步分析。
