XY 关系图¶
将一个通道作为横坐标、另一个相关通道作为纵坐标，观察两者的耦合关系。
适用场景¶
需要查看两个响应量之间的轨迹、相位关系、迟滞回线或相关性时。
工作流¶

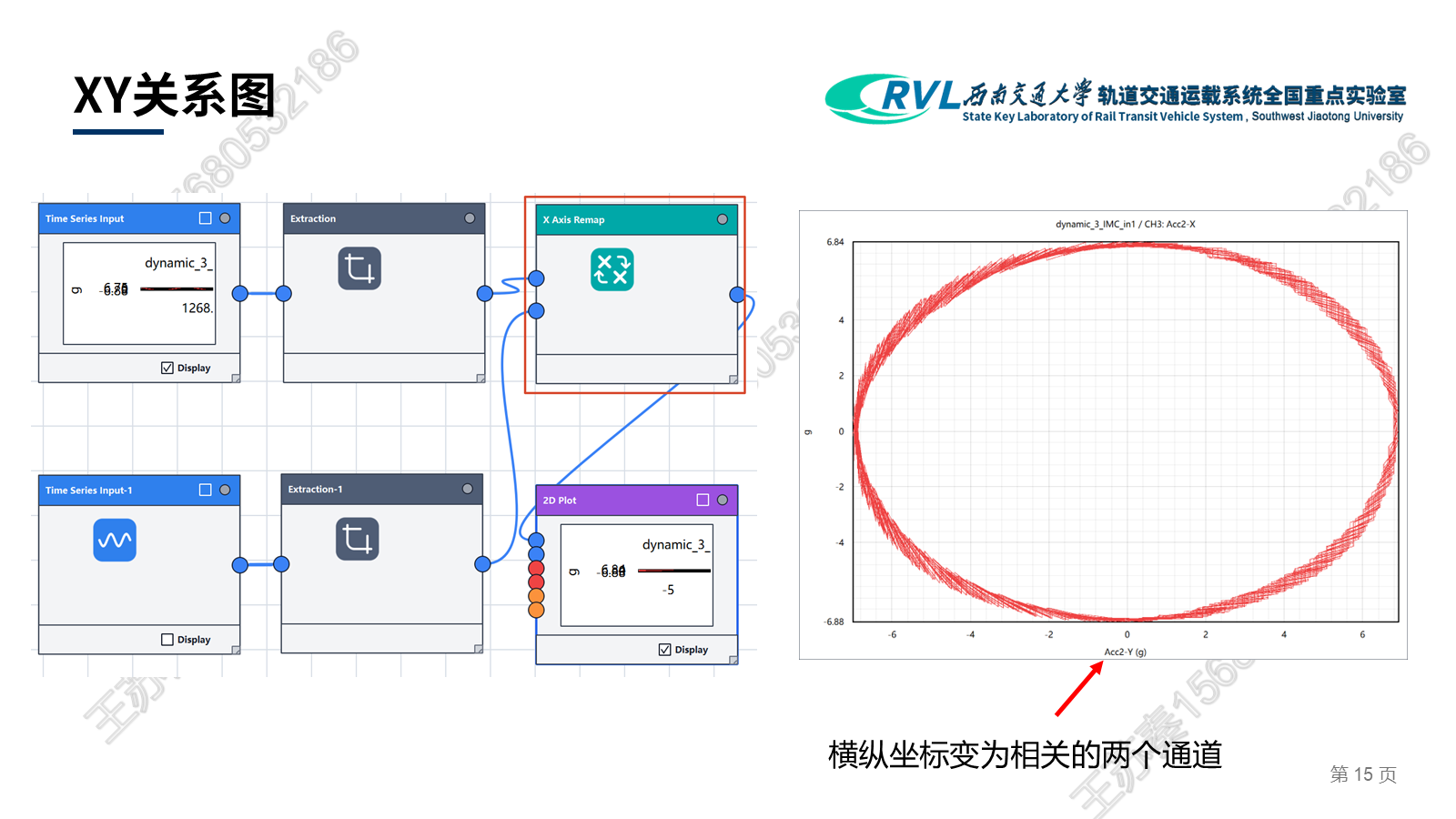

两个 Time Series Input → Extraction → X Axis Remap → 2D Plot。
操作要点¶
- 选取时间范围一致的两个通道。
- 将其中一个通道作为 X Axis Remap 的横坐标输入，另一个作为待重映射数据。
- 在 2D Plot 中检查坐标单位和曲线闭合/散布特征。
结果与解读¶
横纵坐标不再是时间，而是两个变量的直接对应关系，可用于识别线性、非线性或迟滞特征。
