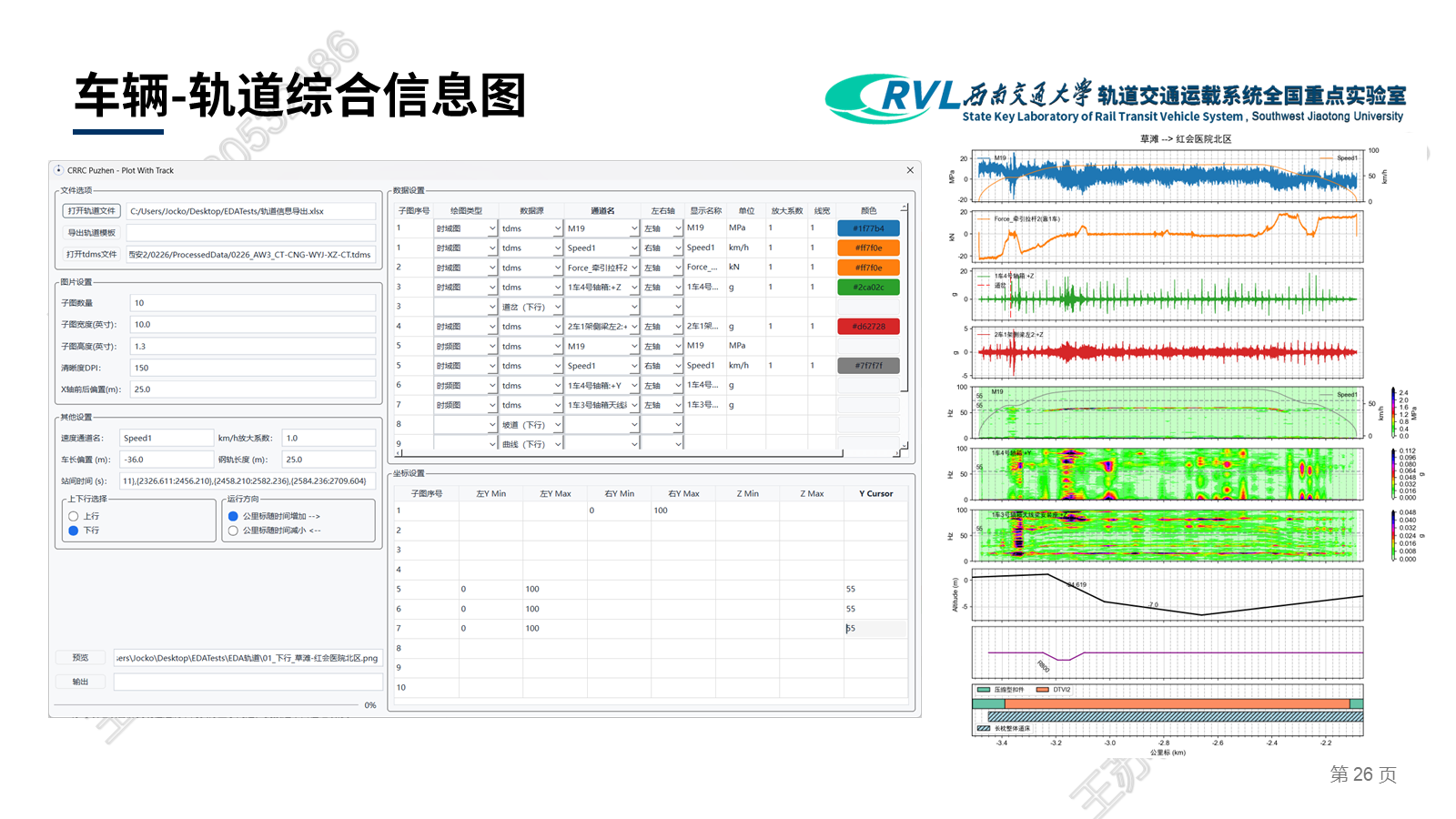

车辆-轨道综合信息图¶
将车辆响应、速度、轨道信息和运行事件按同一里程轴对齐，形成便于联合研判的综合信息图。
适用场景¶
需要把车体或构架响应、速度、轨道几何、车站及其他运行事件放在同一里程范围内查看，以分析车辆状态与线路条件之间关系时。
工作流¶
准备车辆数据与轨道信息 → Plot With Track。
操作要点¶
- 准备车辆数据源、轨道信息 Excel 文件以及需要标注的车站或运行事件数据。
- 在
Plot With Track中选择数据源和通道，并为每个子图设置绘图类型、显示名称、颜色及左右坐标轴。 - 设置统一的里程范围、里程方向、子图数量和高度；确认所有数据源的里程单位与方向一致。
- 在预览结果中检查响应曲线、速度曲线、轨道信息和事件标记是否处于正确的里程位置。
结果与解读¶
综合图以共享里程轴展示多类信息，可快速识别异常响应对应的轨道区段、运行速度和事件位置，为线路状态排查与后续专题分析提供依据。
